AddMesh

在文档中添加一个网格物件。

语法

rhinoscriptsyntax.AddMesh ( vertices, face_vertices, vertex_normals=None, texture_coordinates=None, vertex_colors=None )

rhinoscript.mesh.AddMesh ( vertices, face_vertices, vertex_normals=None, texture_coordinates=None, vertex_colors=None )

参数

vertices

必须参数。列表。网格顶点（3-D 点）构成的列表。

face_vertices

必须参数。列表。列表包含由每个网格面四个顶点的序号构成的子列表。如果第三和第四个顶点的序号是一样的，将创建三角面。不一样则创建四边面。

vertex_normals

可选参数。列表。网格顶点法线 3-D 向量构成的列表。注意，对于每一个顶点，顶点向量要与之相匹配。

texture_coordinates

可选参数。列表。由 2-D 贴图坐标构成的列表。注意，对于每一个顶点，贴图坐标要与之相匹配。

vertex_colors

可选参数。列表。 RGB 颜色值构成的列表。注意，对于每一个顶点，顶点颜色要与之相匹配。

返回值

Guid

执行成功，返回新物件的ID。

None

如果执行不成功或出错，返回空值。

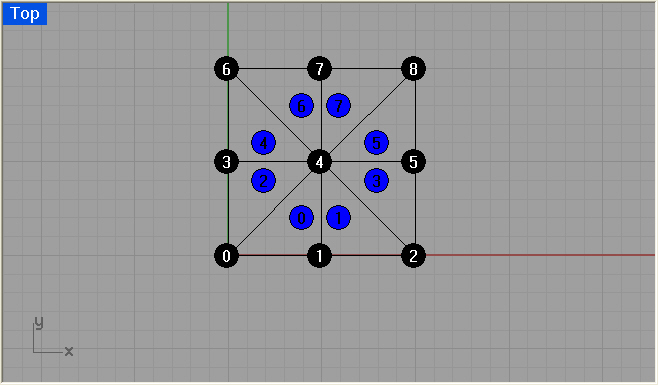

示例

import rhinoscriptsyntax as rs

vertices = []

vertices.append((0.0,0.0,0.0))

vertices.append((5.0, 0.0, 0.0))

vertices.append((10.0, 0.0, 0.0))

vertices.append((0.0, 5.0, 0.0))

vertices.append((5.0, 5.0, 0.0))

vertices.append((10.0, 5.0, 0.0))

vertices.append((0.0, 10.0, 0.0))

vertices.append((5.0, 10.0, 0.0))

vertices.append((10.0, 10.0, 0.0))

faceVertices = []

faceVertices.append((0,1,4,4))

faceVertices.append((2,4,1,1))

faceVertices.append((0,4,3,3))

faceVertices.append((2,5,4,4))

faceVertices.append((3,4,6,6))

faceVertices.append((5,8,4,4))

faceVertices.append((6,4,7,7))

faceVertices.append((8,7,4,4))

rs.AddMesh( vertices, faceVertices )



同见

MeshFaces

MeshFaceVertices

MeshTextureCoordinates

MeshVertexNormals

MeshVertices
